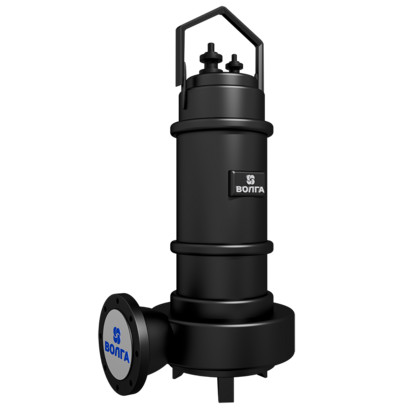

Погружной насос Волга для отвода сточных вод 200WQA340-16-22-4P-Z-3f-380v
Материал вала
Материал рабочего колеса
Класс изоляции двигателя
Уплотнитель торцевой
Уплотнитель O-ring
Уплотнение на двигателе
Устройство защиты насоса
- Подача 340 м³/час;
- Напор 16 м.в.ст.;
- Температура перекачиваемой жидкости до 40 °С;
- Плотность перекачиваемой жидкости до 1100 кг/м³, при объемной доли твердой фазы до 3%;
- Диапазон рН перекачиваемой жидкости от 4 до 10;
- Стандартная комплектация включает в себя кабель 9 метров. Возможно увеличение длинны кабеля, для этого необходимо заранее известить Вашего поставщика, указав требуемую длину. ВАЖНО: необходимо рассчитать падение напряжения на кабеле.
- Класс изоляции двигателя: класс F (стандарт), класс Н (специальный заказ);
- Уровень защиты: IP68;
- Минимальный рабочий уровень жидкости указан на установочном чертеже (для насосов без системы охлаждения двигателя), если уровень жидкости ниже допустимого, необходимо обратить- ся в отдел технического обслуживания, по элеронной почте: service@pump.stgp.su;
- Максимальный допустимый размер твердых частиц указан в таблице параметров насосов.
Комплект поставки
- Насос с кабелем 10 метров
- АТМ
Расшифровка обозначения модели насоса
Схема насосных агрегатов 11 кВт и мощнее
Схема стационарного монтажа насоса
C применением автоматической трубной муфты (вариант Z):
Вид А
Вид В
График гидравлических характеристик
Габаритный чертеж
Технические характеристики
Z
Погружной
WQA
200 мм
340 м3/ч
16 м.в.с.
50 Hz
68
Плавный пуск
1475 об. мин.
4P
22 кВт
3
43 А
91 %
380 V
6 бар
НТ250, QT
НТ250, 2Cr13
НТ250, AISI 304/QT
F (155 °С), H (180 °С)
Нержавеющая сталь
NBR, FKM
NBR, FKM
На выбор производителя, SKF/NSK
Graphite/SiC, AQ1, SiC/WC, Q1U1
SiC/WC, Q1U1
Датчик вибрации, датчик температуры подшипника, Тепловое, Электродный датчик, Поплавковый выключатель
Ø48хЗ
200 мм
