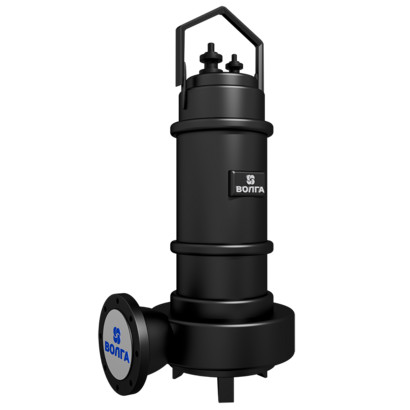

Погружной насос Волга для отвода сточных вод 100WQA50-7-2.2-2P-Z-3f-380v
Материал вала
Материал рабочего колеса
Класс изоляции двигателя
Уплотнитель торцевой
Уплотнитель O-ring
Уплотнение на двигателе
Устройство защиты насоса
- Подача 50 м³/час;
- Напор 7 м.в.ст.;
- Температура перекачиваемой жидкости до 40 °С;
- Плотность перекачиваемой жидкости до 1100 кг/м³, при объемной доли твердой фазы до 3%;
- Диапазон рН перекачиваемой жидкости от 4 до 10;
- Стандартная комплектация включает в себя кабель 9 метров. Возможно увеличение длинны кабеля, для этого необходимо заранее известить Вашего поставщика, указав требуемую длину. ВАЖНО: необходимо рассчитать падение напряжения на кабеле.
- Класс изоляции двигателя: класс F (стандарт), класс Н (специальный заказ);
- Уровень защиты: IP68;
- Минимальный рабочий уровень жидкости указан на установочном чертеже (для насосов без системы охлаждения двигателя), если уровень жидкости ниже допустимого, необходимо обратить- ся в отдел технического обслуживания, по элеронной почте: service@pump.stgp.su;
- Максимальный допустимый размер твердых частиц указан в таблице параметров насосов.
Комплект поставки
- Насос с кабелем 10 метров
- АТМ
Расшифровка обозначения модели насоса
Схема насосных агрегатов 7,5 кВт и меньше
Схема стационарного монтажа насоса
C применением автоматической трубной муфты (вариант Z):
Вид А
Вид В
График гидравлических характеристик
Габаритный чертеж
Технические характеристики
Z
Погружной
WQA
100 мм
50 м3/ч
7 м.в.с.
50 Hz
68
Прямой
2950 об. мин.
2P
2.2 кВт
3
14.7 А
81 %
380 V
6 бар
НТ200
НТ200, 2Cr13
НТ200, AISI 304
F (155 °С), H (180 °С)
Нержавеющая сталь
NBR, FKM
NBR, FKM
На выбор производителя, SKF/NSK
Graphite/SiC, AQ1, SiC/WC, Q1U1
SiC/WC, Q1U1
Электродный датчик, Защита от перегрева, Тепловое, Поплавковый выключатель
Ø48хЗ
100 мм
