Циркуляционный насос Волга TD 40-20/2 DN40 20м 1.5кВт

Материал вала

20Cr13

Материал рабочего колеса

HT200

Уплотнитель O-ring

NBR

Насосы серии TD, предназначены для перекачивание чистой жидкости, не горючей, не взрывоопасной, химически нейтральной, не содержащей абразивных и длинноволокнистых включений.

Перечень перекачиваемых жидкостей, приведен в таблице ниже. В случае если перекачиваемая жидкость имеет большую плотность или вязкость, требуется перерасчет гидравлических характеристик насоса и комплектного электродвигателя.

Температурный диапазон перекачиваемой жидкости: от -15 гр.С до +110 гр.С.

Максимальное рабочее давление: стандартное исполнение 12 Ваг, специальное 16 Ваг.

Насосы TD, одноступенчатые, центробежные насосы с соосным расположением патрубков. Ассортимент насосов TD, представлен широким модельным рядом от Ду32 до ДуЗОО. Гидравлическая часть насосов изготовлена по технологии точного литья. Благодаря чему гидравлическая часть имеет ровную поверхность, низкое гидравлическое сопротивление и высокий КПД.

Особенностью насосов TD является высокая энергоэффективность, низкий уровень шума и компактная конструкция. Вертикальное расположение комплектного двигателя, облегчает монтаж и демонтаж насоса.Монтаж и демонтаж насоса производиться без снятия двигателя. Насос подсоединяется непосредственно к трубопроводам. Конструкция насосов TD значительно упрощает замену торцевых уплотнений.

Насосы серии TD могут быть применены в системах водоснабжения и отопления, а также в различных технологических процессах.

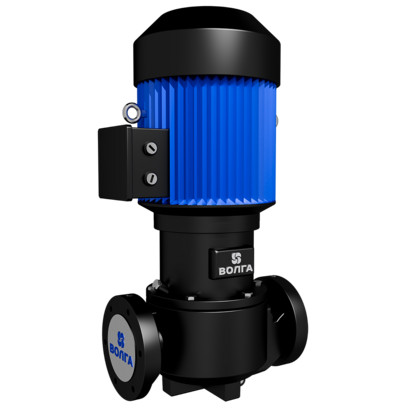

Циркуляционный насос Волга TD 40-20/2 фото

Гидравлический корпус
Рабочее колесо
Основание насоса
Торцевое уплотнение вала
Крышка
Вал
Воздух отводчик
О Ring
Болт
Муфта
Опора торцевого уплотнения

Конструкцию насоса TD, можно разделить на две части - гидравлическая часть и двигатель. Насосы TD комплектуются стандартизированными асинхронными электродвигателями и торцевыми уплотнениями вала.

Рабочий диапазон

Насосы серии TD, предназначены для перекачивание чистой жидкости, не горючей, не

Насосы с мощностью комплектного двигателя 2,2 кВт и менее могут быть смонтированы непосредственно на трубопроводы, насосы с двигателем более 2,2 кВт должны быть смонтированы на опорах.
Насосы с двигателем 2,2 кВт и менее, могут быть смонтированы как с вертикальным, так и с горизонтальным расположением вала двигателя. Насосы с двигателем более 2,2 кВт могут быть смонтированы только с вертикальным расположением вала двигателя. (Рисунок 2-А)
Подсоединение насоса к трубопроводам должно быть без механических напряжений. Температурное удлинение трубопроводов должно быть компенсировано.
На трубопроводе перед насосом необходимо предусмотреть участок успокоения длинной не менее двух диаметров всасывающего патрубка насоса.
Температура воздуха в месте установки насоса должна быть менее 40 гр.С
В случае если насосы будут установлены вне помещения, необходимо защитить электрические соединения от воды.
Для обслуживания насоса, необходимо предусмотреть достаточно места вокруг насоса. Минимальное расстояние от крышки двигателя до перекрытия для насосов с двигателем 5,5 кВт и менее, равно 300 мм. Для насосов с двигателем более 5,5 кВт равно 1000 мм. (Рисунок 2-В).
Для уменьшения шума и вибрации при монтаже насоса необходимо предусмотреть фундамент. Общее правило, вес фундамента должен быть больше или равен полутора веса насоса. (Рисунок 2-С).
