Вертикальные многоступенчатые насосы CDLF — это специализированное оборудование, предназначенное для перекачивания жидкости. Они широко используются в различных отраслях промышленности, сельском хозяйстве, Жилищно-коммунальном строительстве . Особенностью вертикальных многоступенчатых насосов является их конструкция, которая позволяет создавать высокое давление при сравнительно небольших габаритах и массе. Это достигается благодаря использованию нескольких рабочих колёс, расположенных последовательно друг за другом. Каждое колесо увеличивает давление жидкости, что приводит к общему повышению напора насоса. Вертикальные многоступенчатые насосы могут быть изготовлены из различных материалов, таких как чугун, нержавеющая сталь, в зависимости от условий эксплуатации и требований к коррозионной стойкости.
Применение вертикальных многоступенчатых насосов позволяет существенно повысить эффективность процессов перекачивания жидкостей, снизить энергопотребление и уменьшить затраты на обслуживание оборудования.
Вертикальные многоступенчатые насосы широко используются в различных отраслях промышленности и системах, где требуется перекачка жидкостей под высоким давлением. Вот некоторые примеры областей их применения:
Системы водоснабжения: насосы устанавливаются в насосных станциях для подачи воды из скважин, колодцев или водоёмов в городские сети водоснабжения. Они обеспечивают необходимое давление для транспортировки воды на большие расстояния и подъёма её на необходимую высоту.
Пищевая промышленность: насосы применяются для перекачки молока, соков, напитков и других пищевых продуктов. Они должны соответствовать санитарным нормам и требованиям гигиены, чтобы не допустить загрязнения продукции.
Системы отопления и кондиционирования: вертикальные многоступенчатые насосы используются для циркуляции воды в системах отопления и охлаждения зданий. Они обеспечивают равномерное распределение тепла и холода по помещениям.
Сельское хозяйство: насосы применяются для полива растений, подачи воды для животных и перекачки других жидкостей, связанных с сельскохозяйственным производством.
В целом, вертикальные многоступенчатые насосы являются универсальным оборудованием, которое находит применение во многих отраслях промышленности и системах, где требуется перекачка жидкостей под высоким давлением.

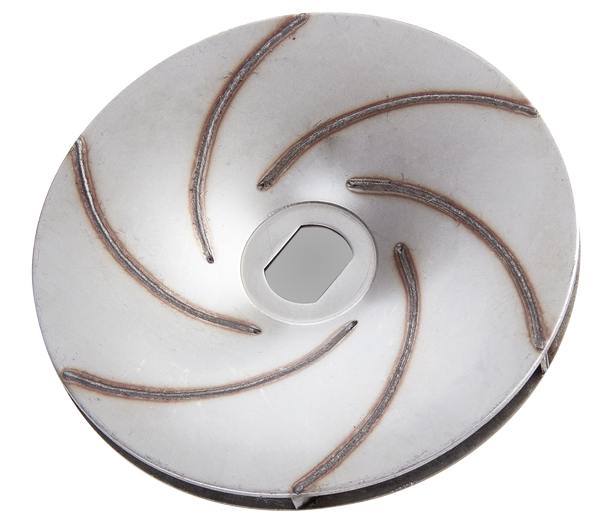

Основой насосной части агрегата являются секции, состоящие из рабочих колес и дифузоров (направляющих аппаратов), установленных последовательно. Внешний цилиндрический корпус выполняет роль отводящего устройства и зажимается между основанием и головной частью при помощи стяжных шпилек. Уплотнение данного элемента осуществляется за счет установки уплотнительного кольца круглого сечения. Рабочие колеса для малых типоразмеров изготовлены методами штамповки и сварки, для больших – литьем.
Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу "in-line"; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.
Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B). Более подробное материальное исполнение отдельных компонентов описано в каталоге.

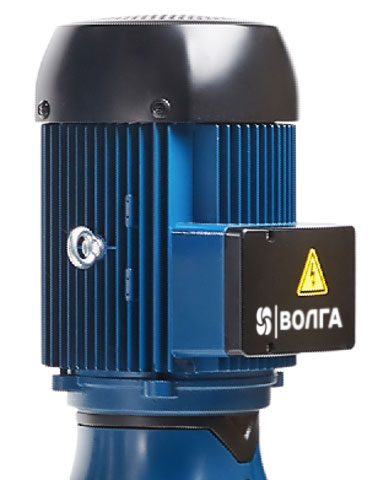

В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем).
Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.
Температура перекачиваемой среды:
- стандартное исполнение: от -15ºС до 70ºС;
- высокотемпературное исполнение: от -15ºС до 120ºС;
Температура окружающей среды: не более +40ºС;
Высота над уровнем моря: не более 1 000 м.
CDL, CDLF 1/2/3/4/8/12/16/20
Каталог насосов CDLF
Скачать
